| 名称 | 钢绞线静载锚固试验机 |
| 更新日期 | 2023-10-20 |
| 访问次数 | 561 |
| 特点 | 1000吨钢绞线静载锚固试验机主要用于对预应力筋用/钢绞线锚具、夹具进行力学性能测试，也可兼具对连接器进行测试的机型。是预应力锚具企业的出厂检验和型式试验、大型工程使用单位的锚具进场验收、产品质量监督部门对预应力锚具组装件检测的设备。} |
产品搜索
产品展示 / PRODUCTS
- 详细内容
微机控制钢绞线静载锚固试验机由宽调速范围数字伺服阀及微机测控技术，组成全自动闭环调速控制系统，能精确地控制和测量试验全过程。本试验机依据GB/T14370-2007《预应力筋用锚具、夹具和连接器》、GB/T2611-1992《试验机通用技术条件》等国家标准设计与，整机由卧式主机、高压伺服液压源、前卡式千斤顶、可移动式高压油源、微机测控系统等组成。
■ 可对预应力锚具组件实现GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准要求的，在伺服控制条件下的标准检测。
■ 具有负荷、位移两个控制通道及与之相对应的力、应力、位移三种控制方式，控制方式间可随机/随意切换。 PID 参数可在线调整。
■ 可进行等速率负荷、应力、位移控制和恒负荷、应力、位移控制并采用无级调速。
■ 自动绘制力—位移、力—时间、位移—时间等多种试验曲线，自动编辑试验报告并适时打印输出。
■ 测量系统具有自动清零、自动标定功能，连续全程测量不分档。
■ 可进行成组式样多色曲线对比试验，并可选取试验曲线上的任意段进行区域放大分析,在试验过程中可切换显示各种试验曲线。
■ 拥有功能强大的数据库和多种接口格式供用户选择，帮助用户实现局域网络通讯。
■ 具有原始试验参数输入功能。具有压力、活塞限位等多种保护措施。
■ 油缸活塞副（张拉式千斤顶）为高压力穿心式，可承受＞50MPa的压力。

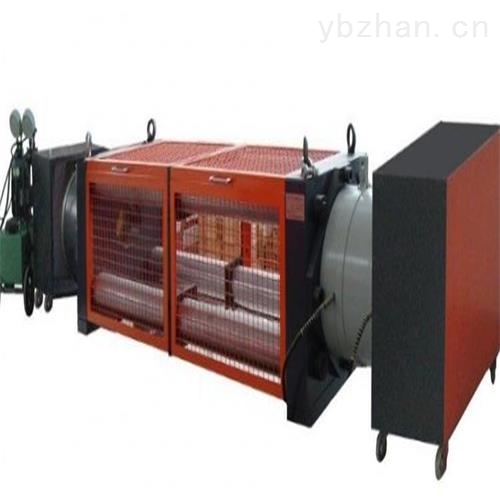

■ 防护组件分为防护网罩和移动式挡沙墙两部分。防护网罩采用型钢和金属网，安装于主机的上部和两侧，有左、右两个组合。移动式挡沙墙采用钢板焊接，下部装有移动用车轮。
微机控制钢绞线静载锚固试验机主要技术参数
规格型号 | MAG-5000 | MAG-6500 | MAG-10000 |
大试验力(kN) | 5000 | 6500 | 10000 |
试验力测量范围 | 2-100% | ||
试验力示值精度 | ≤±1%（精度等级：1级） | ||
负荷测量分辨率 | 大试验力的1/300000码（全程分辨率不变） | ||
等速率负荷控制范围 | 0.1～4%FS/S | ||
活塞大位移mm | 200 | ||
位移测量范围 | 2～100%FS（连续全量程测量） | ||
位移测量精度 | ≤±0.5% | ||
位移测量分辨率mm | 0.01 | ||
等速率控制精度 | 1%设定值 | ||
恒负荷、位移控制精度 | 1%设定值 | ||
拉伸间距mm | 3400 | 3600 | |
主机外形尺寸mm, | 3600×685×600 | 3600×640×750 | 3800×680×780 |
整机净重kg | 4800 | 5000 | 5500 |
